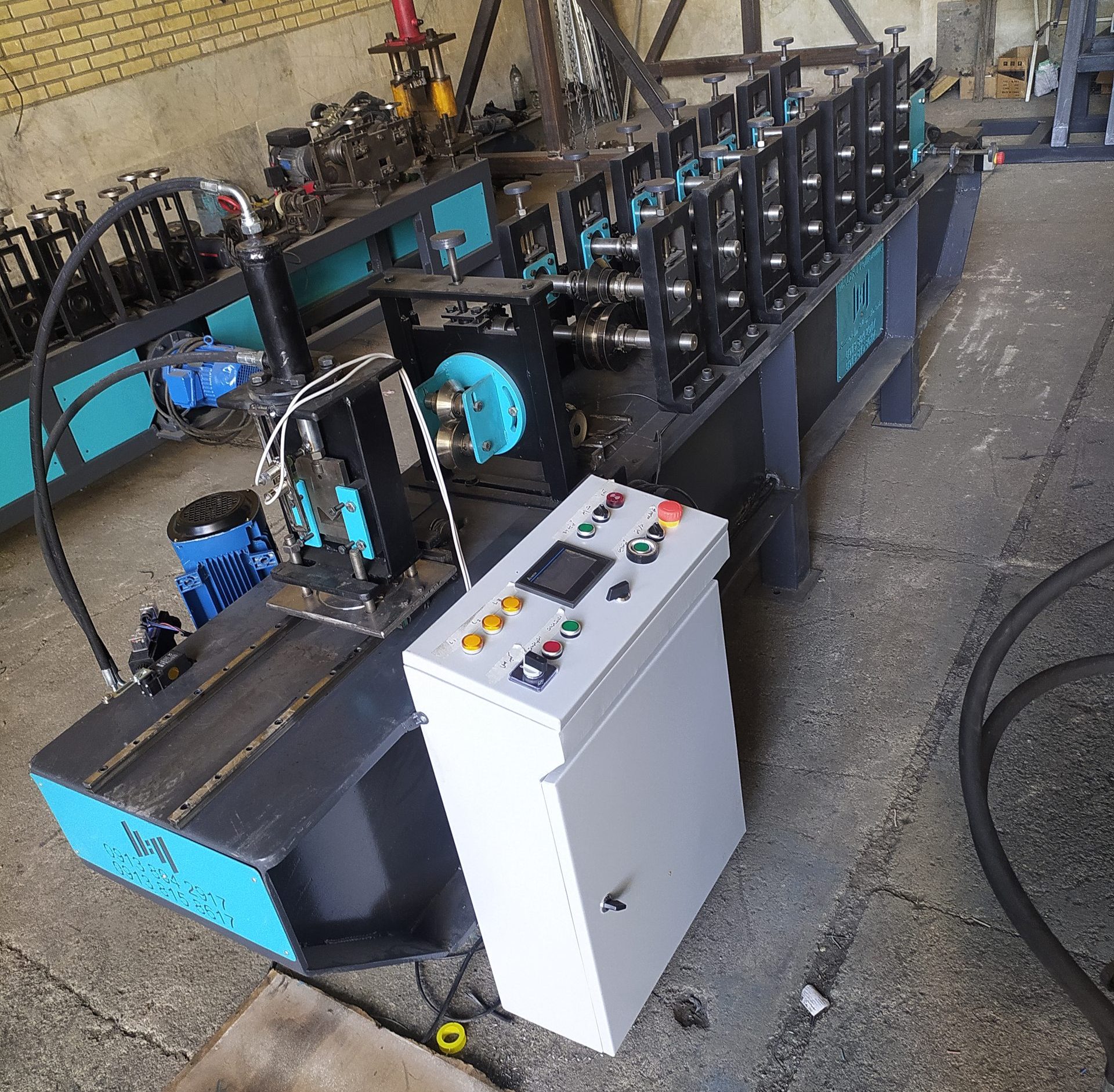

دستگاه رول فرمینگ F47

در دنیای ساخت و ساز و صنایع فلزی، دقت ابعادی، سرعت تولید و پایداری در عملکرد ماشین‌آلات، عوامل تعیین کننده مزیت رقابتی هستند. دستگاه رول فرمینگ F47 که به طور خاص برای پردازش رول‌های گالوانیزه طراحی شده است، یک سیستم تمام صنعتی و قدرتمند است که استانداردهای جدیدی را در تولید پروفیل‌های با کیفیت بالا تعریف می‌کند. این دستگاه نه تنها یک ابزار تولیدی، بلکه یک سرمایه‌گذاری استراتژیک برای خطوطی است که به دنبال خروجی پایدار در مقیاس بالا هستند. طراحی مهندسی شده F47 تضمین می‌کند که حتی در حداکثر توان عملیاتی، کیفیت پروفیل نهایی حفظ شود و نیازهای سخت‌گیرانه‌ترین پروژه‌های صنعتی را برآورده سازد.

مشخصات فنی دستگاه رول فرمینگ F47

دستگاه رول فرمینگ F47 با طول کلی ۶ متر، دارای یک بستر مستحکم و شاسی سنگین است که برای جذب ارتعاشات و تضمین ثبات در سرعت‌های بالا طراحی شده است. این ساختار طویل، امکان تعبیه ایستگاه‌های شکل‌دهی متعدد و فاصله‌گذاری دقیق بین رول‌ها را فراهم می‌آورد، که برای شکل‌دهی تدریجی و بدون تنش ورق‌های با ضخامت بالاتر ضروری است. تمرکز اصلی این دستگاه بر روی کار با ورق‌های گالوانیزه است که به دلیل مقاومت بالا در برابر خوردگی، نیازمند فرآیند شکل‌دهی بسیار دقیق هستند تا پوشش محافظ آن‌ها آسیب نبیند. ضخامت استاندارد ورودی برای این دستگاه در محدوده ۰٫۷ تا ۰٫۹ میلی‌متر تعریف شده است، اما عملکرد بهینه و حداکثری دستگاه با ضخامت ۰٫۹ میلی‌متر تضمین شده است، که نشان‌دهنده توانایی بالای ماشین در کار با مواد سخت‌تر است. تمامی بخش‌های زیربنایی دستگاه از فولاد با مقاومت کششی بالا ساخته شده‌اند تا دوام طولانی مدت در شرایط کاری سخت صنعتی تضمین شود. دقت در هم‌ترازی محورها و یاتاقان‌ها از بروز هرگونه سایش ناهمگون جلوگیری کرده و عمر مفید قطعات کلیدی را به شکل چشمگیری افزایش می‌دهد.

توان و عملکرد دستگاه رول فرمینگ F47

برای تضمین عملکرد بدون وقفه و قابلیت پردازش ورق‌های ضخیم در سرعت‌های رقابتی، دستگاه F47 مجهز به یک موتور قدرتمند با توان واقعی ۷٫۵ اسب بخار (۷٫۵ Hp) است. این توان بالا به طور موثری گشتاور لازم را برای به حرکت درآوردن مجموعه‌های رول فرمینگ و غلبه بر مقاومت خمشی ورق گالوانیزه ۰٫۹ میلی‌متری فراهم می‌کند. استفاده از گیربکس‌های صنعتی با ضریب تبدیل بهینه، اتلاف انرژی را به حداقل می‌رساند و توانایی ماشین را برای کار مداوم در شیفت‌های کاری طولانی حفظ می‌کند. سرعت شکل‌دهی دستگاه در بازه ۸ تا ۱۲ متر بر دقیقه تنظیم شده است. این دامنه سرعتی، یک تعادل ایده‌آل بین بهره‌وری بالا و کیفیت نهایی محصول ایجاد می‌کند. سرعت ۱۲ متر بر دقیقه برای پروژه‌های با حجم بالا و سرعت ۸ متر بر دقیقه برای نیازهای خاص که نیازمند دقت شکل‌دهی استثنایی هستند، قابل استفاده است. قابلیت تنظیم دقیق سرعت توسط سیستم کنترل مرکزی، به اپراتور اجازه می‌دهد تا فرآیند را برای انواع مختلف ورق و پروفیل بهینه سازد.

اجزای کلیدی خط تولید دستگاه رول فرمینگ F47

خط تولید دستگاه رول فرمینگ F47 یک سیستم کاملاً یکپارچه است که هر بخش آن نقشی حیاتی در تضمین کیفیت و راندمان دارد:

۱. رول باز کن دستی (Manual Uncoiler): این واحد اولیه وظیفه تغذیه منظم و کنترل شده ورق گالوانیزه را به خط تولید بر عهده دارد. با وجود دستی بودن، طراحی آن به گونه‌ای است که کشش ثابت و پایداری را در طول فرآیند باز کردن رول حفظ می‌کند و از بروز خطاهای شکل‌دهی ناشی از نوسانات کششی جلوگیری می‌نماید. ظرفیت باربری رول بازکن با توجه به ماهیت سنگین رول‌های گالوانیزه صنعتی بهینه‌سازی شده است.

۲. سیستم شکل دهی (رول فرمینگ): این بخش اصلی‌ترین جزء ماشین است و شامل ده‌ها مجموعه رول فولادی با دقت ماشین‌کاری شده است. رول‌ها از فولاد ابزار با کیفیت بالا (مانند Cr12) ساخته شده و تحت فرآیند سخت‌کاری القایی قرار می‌گیرند تا مقاومت بی‌نظیری در برابر سایش و فرسودگی ناشی از اصطکاک با ورق گالوانیزه داشته باشند. توزیع بهینه مراحل شکل‌دهی تضمین می‌کند که خمیدگی ورق در هر مرحله به صورت تدریجی انجام پذیرد، که این امر به حفظ یکپارچگی ساختاری ورق و پوشش گالوانیزه آن کمک شایانی می‌کند.

۳. واحد برش هیدرولیک (Hydraulic Cutting Unit): برش دقیق پروفیل پس از شکل‌دهی، امری حیاتی است. سیستم برش هیدرولیک در F47 قدرت لازم را برای انجام برش‌های تمیز و بدون اعوجاج بر روی ورق ۰٫۹ میلی‌متری فراهم می‌آورد. این سیستم به دلیل سرعت واکنش بالا و حداقل نیاز به نگهداری در مقایسه با سیستم‌های مکانیکی، برای محیط‌های تولیدی با حجم بالا ایده‌آل است. برش در حین حرکت (Flying Cut) امکان تولید مستمر را بدون توقف خط فراهم می‌آورد.

۴. کنترل و فرمان (PLC System): مغز متفکر دستگاه، یک سیستم کنترل پیشرفته مبتنی بر PLC است. این سیستم قابلیت برنامه‌ریزی دقیق طول برش، مدیریت تعداد قطعات تولیدی (Batch Control) و همچنین نمایش وضعیت خط تولید از طریق یک رابط کاربری انسان و ماشین (HMI) را فراهم می‌کند. ویژگی‌های پیشرفته عیب‌یابی خودکار در PLC، زمان توقف دستگاه در اثر خطا را به حداقل رسانده و بهره‌وری کلی کارخانه را افزایش می‌دهد. تمامی پارامترهای عملیاتی از قبیل سرعت، زمان برش و جبران خطای طول، از طریق این سیستم قابل تنظیم دقیق هستند.

۵. میز نهایی (Output Table): میز نهایی با طراحی مستحکم، وظیفه دریافت و پشتیبانی پروفیل‌های شکل‌دهی شده و بریده شده را بر عهده دارد. طراحی این میز به گونه‌ای است که جابجایی و دسته‌بندی محصولات نهایی را تسهیل کند و از آسیب دیدن پروفیل‌های حساس در انتهای خط جلوگیری نماید.

مزایای دستگاه رول فرمینگ F47

سرمایه‌گذاری در دستگاه رول فرمینگ F47 تضمین‌کننده بازگشت سرمایه سریع از طریق چندین عامل کلیدی است. اولاً، قابلیت پردازش ورق‌های ضخیم تا ۰٫۹ میلی‌متر با سرعت بالا، ظرفیت تولید ماهانه را به طور قابل توجهی افزایش می‌دهد. ثانیاً، پایداری و دوام قطعات، به ویژه رول‌های سخت‌کاری شده و موتور پرقدرت ۷٫۵ اسب بخار، هزینه‌های نگهداری و زمان توقف ناشی از خرابی‌ها را به پایین‌ترین سطح ممکن می‌رساند. ثالثاً، دقت شکل‌دهی عالی، ضایعات مواد اولیه را که در مورد ورق‌های گالوانیزه ارزشمند هستند، به شدت کاهش می‌دهد. طراحی مهندسی شده برای حداقل تلرانس در ابعاد خروجی، نیاز به کنترل کیفی پس از تولید را کاهش داده و فرآیند مونتاژ در مراحل بعدی پروژه را آسان‌تر می‌سازد. F47 یک راه‌حل جامع برای تولیدکنندگان پروفیل‌هایی است که کیفیت، سرعت و دوام را در اولویت قرار می‌دهند.

نگهداری و پشتیبانی دستگاه رول فرمینگ F47

برای حفظ عملکرد بهینه دستگاه رول فرمینگ F47، برنامه‌های نگهداری پیشگیرانه در طراحی ماشین لحاظ شده است. نقاط روغن‌کاری و روانکاری در دسترس بوده و طراحی مدولار اجزا، تعویض سریع قطعات سایش‌پذیر (مانند تیغه‌های برش) را تضمین می‌کند. ما در کنار ارائه این دستگاه پیشرفته، خدمات پشتیبانی فنی تخصصی، شامل آموزش اپراتوری جامع و تامین قطعات یدکی اصلی را نیز فراهم می‌آوریم تا اطمینان حاصل شود که خط تولید شما همواره در اوج راندمان خود کار می‌کند. دستگاه F47، با توان مهندسی بالا و ساختار صنعتی، یک استاندارد جدید در تولید پروفیل‌های گالوانیزه است و انتخابی مطمئن برای حرفه‌ای‌ها به شمار می‌رود. این دستگاه برای متخصصانی که به دنبال تولید مستمر با بالاترین کیفیت هستند، یک ابزار حیاتی و ضروری محسوب می‌شود.
